Palo Alto GNS3 Lab

Wstęp

Do stworzenia środowiska wykorzystany został emulator GNS3. Dodatkowo potrzebne było również narzędzie do konteneryzacji - na przykład Docker.

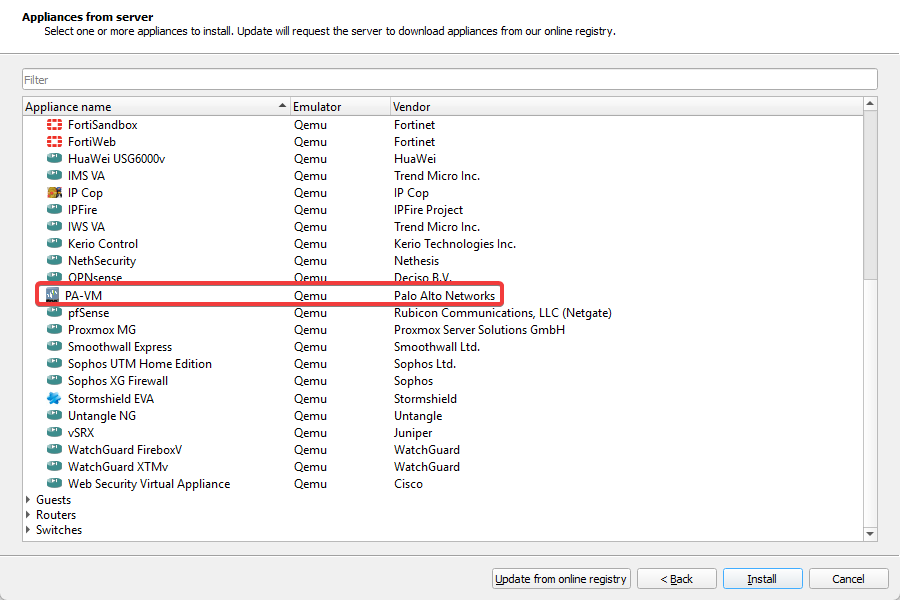

Po uruchomieniu programu GNS3 tworzymy nowy szablon i wybieramy opcję pozwalająca na zainstalowanie urządzenia z serwera GNS. Wybieramy firewall Palo Alto na emulatorze Qemu i klikamy “Install”.

Instalujemy na maszynie wirtualnej GNS3, jako Qemu binary wybieramy /usr/bin/qemu-system-x86_64 i przechodzimy dalej. Tworzymy nową wersję i wskazujemy plik z obrazem .qcow2. W przypadku wersji 10.1.9 liczbę vCPU należy ustawić przynajmniej na 2, a pamięć RAM na 4500MB. Po pierwszym uruchomieniu zostaniemy poproszeni o dane do logowania (domyślnie jest to admin:admin). Aby zmienić hasło wchodzimy w tryb konfiguracji poprzez komendę configure, następnie wpisujemy set mgt-config users admin password, dwukrotnie podajemy nowe hasło i zapisujemy przy użyciu commit.

Początkowa konfiguracja Palo Alto oraz webterm

W trybie konfiguracji wpisujemy polecenie ustawiające statyczny adres IP na interfejsie zarządzania (management), na przykład: set deviceconfig system ip-address 192.168.1.1 netmask 255.255.255.0 type static. Umożliwi nam to dostęp do firewalla poprzez interfejs webowy z sieci lokalnej w następnych krokach. Skonfigurujemy jeszcze serwery DNS od Google oraz Quad9 poleceniem: set deviceconfig system dns-setting servers primary 8.8.8.8 secondary 9.9.9.9. Na koniec oczywiście zapisujemy konfigurację komendą commit.

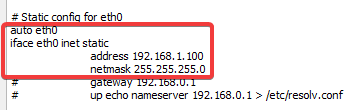

Aby dodać kontener webterm, który umożliwi nam dostęp do firewalla Palo Alto poprzez przeglądarkę (oraz narzędzie terminala - bardzo przydatne, chociażby banalne polecenie ping), wybieramy opcję New template, wyszukujemy webterm i instalujemy. Przeciągamy webterm do naszego projektu i w konfiguracji sieci ustawiamy poniższe opcje:

Oczywiście adres jak i maska sieci mogą być inne, pod warunkiem, że zachowamy spójność w daleszej konfiguracji.

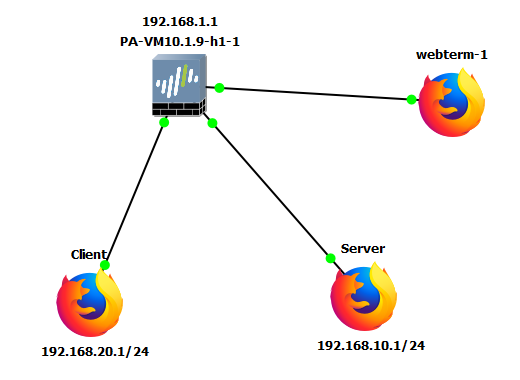

Za pomocą tej instancji będziemy zarządzać naszym firewallem dlatego dodajemy połączenie między (jedynym) interfejsem eth0, a management w PA-VM. Podobne działanie wykonujemy jeszcze dwukrotnie - dla serwera, gdzie adres ustawimy na 192.168.10.1/24, a interfejs w firewallu na eth1/1 oraz klienta z adresem 192.168.20.1/24 i interfejsem eth1/2 po drugiej stronie. Nasz projekt na obecną chwilę powinien wyglądać mniej więcej tak:

Logowanie do firewalla przez przeglądarkę

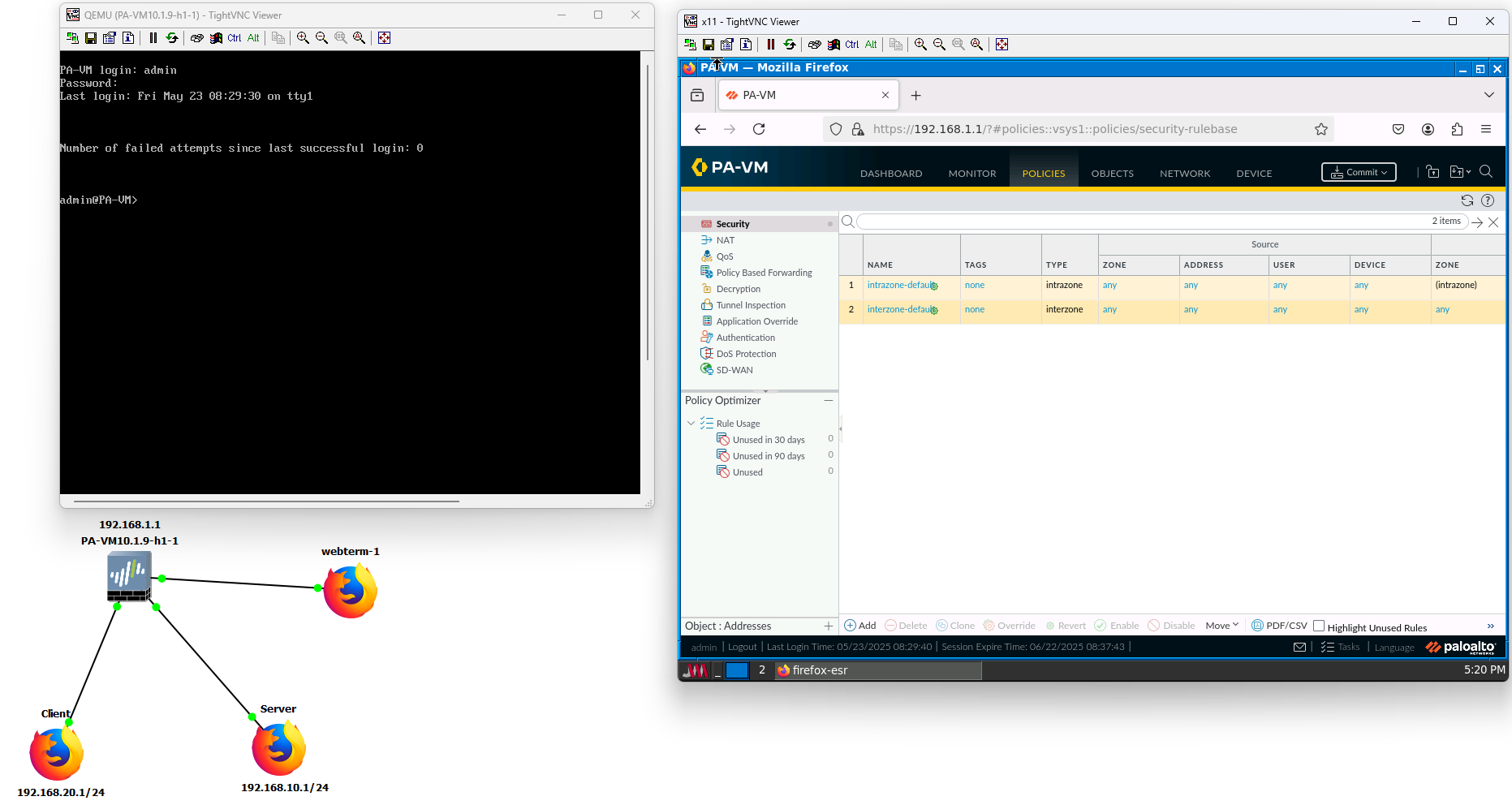

Uruchamiamy webterm-1 i wybieramy opcję Console. W przeglądarce odwiedzamy adres 192.168.1.1 i logujemy się do panelu administracyjnego za pomocą hasła, które ustawiliśmy w terminalu Palo Alto we wcześniejszym kroku.

(dla wygody możemy zainstalować np TigerVNC i ustawić vnc jako domyślny typ konsoli w ustawieniach PA-VM)

Zarządzanie firewallem Palo Alto

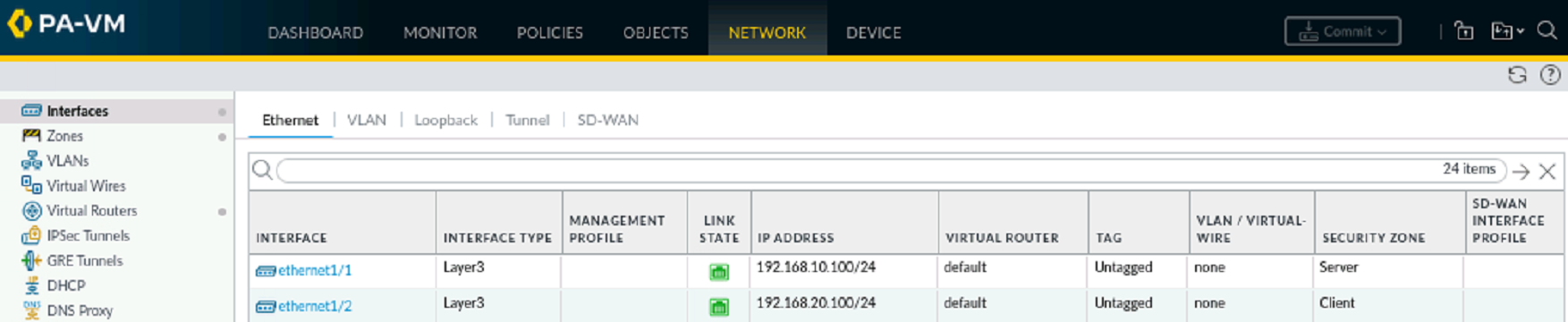

Zmodyfikujmy lekko naszą sieć i dodajmy kolejnego klienta oraz L2 switch. W panelu NETWORK i karcie Interfaces ustawiamy typ interfejsu eth1/1 na L3 oraz adres na 192.168.10.100/24, a eth1/2 również na L3 i odpowiednio 192.168.20.100/24. Pierwszy podłączony jest bezpośrednio do naszego serwera, a drugi do switcha z klientami. Virtual router ustawiamy na wartość default. Security Zone możemy ustawić bezpośrednio w widoku poszczególnych interfejsów lub na karcie Zones.

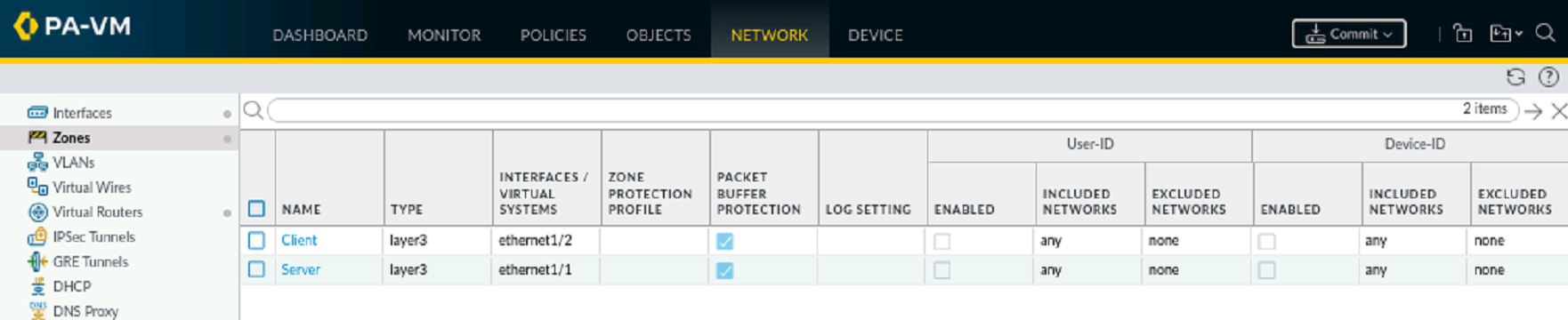

Tworzymy 2 Security Zones - Client oraz Server i dodajemy do nich odpowiednie interfejsy sieciowe.

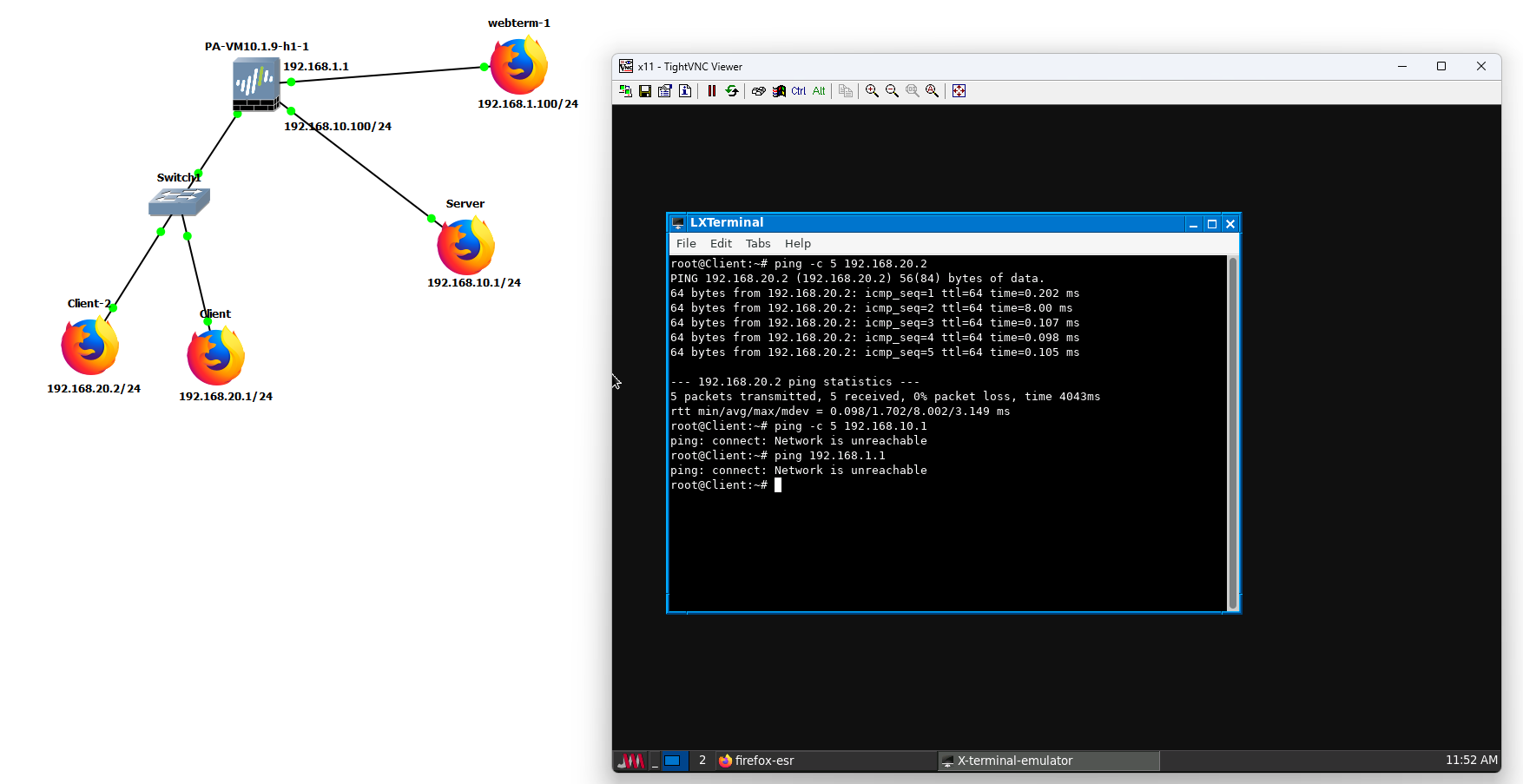

W zakładce POLICIES -> Security możemy tworzyć polityki bezpieczeństwa. Domyślnie mamy 2 - intrazone-default, która zezwala na komunikację wewnątrz oraz interzone-default, która blokuje komunikację między różnymi zone’ami. Wypróbujmy komendę ping na Kliencie 1 (192.168.20.1).

Jak widać, możemy komunikować się wewnątrz Security Zone - Client, z klientem 2 (192.168.20.2), ale nie mamy dostępu do innych sieci, na przykład z serwerem.
